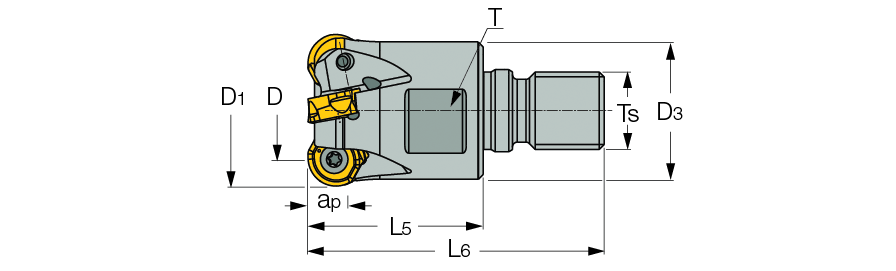

H400 ER-M :  Endmills with FLEXFIT threaded connection, carrying double-sided inserts with four radii cutting edges (HELIDO ROUND H400 LINE).


Profiling Facing Helical interpolation Ramp down COOLANT
  Designation
D1
D
D3
Z
ap
L5
L6
TClamping wrench size
Rd°
Ts
Lbs
  H400 ER D20-2-M10-10  .787  .394  .654  2  .295  .984  1.772  .591  -  M10  .084
  H400 ER D25-3-M12-10  .984  .591  .827  3  .295  1.102  1.969  .748  5.8  M12  .150
  H400 ER D32-5-M16-10  1.260  .866  1.165  5  .295  1.378  2.362  .984  3.8  M16  .377
  H400 ER D25-2-M12-12  .984  .512  .850  2  .343  1.102  1.969  .748  5.6  M12  .148
  H400 ER D32-4-M16-12  1.260  .787  1.118  4  .343  1.378  2.362  .984  5.6  M16  .340
  H400 ER D40-5-M16-12  1.575  1.102  1.142  5  .343  1.378  2.362  .984  3.7  M16  .412
