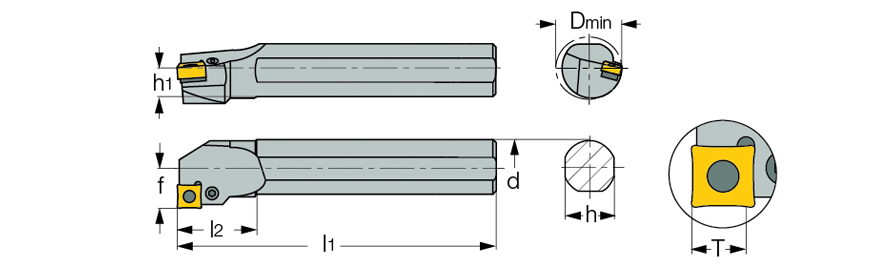

S-PQFNR/L :  Lever lock boring bars for negative square inserts with 80° corners, for internal facing.
 Right-hand shown

Int. 80° Q#MG 95°approach face
  Designation
d
l1
l2
h
h1
f
T		 D
min
Ga°
Gr°
R/L
  S20Q PQFNL-09  20.00  180.00  40.0  18.0  9.0  13.0  7.5  28.00  -6  -12  L
  S20Q PQFNR-09  20.00  180.00  40.0  18.0  9.0  13.0  7.5  28.00  -6  -12  R
  S25Q PQFNL-09  25.00  180.00  40.0  23.0  11.5  17.0  7.5  32.00  -6  -10  L
  S32R PQFNR-09  32.00  200.00  45.0  29.0  14.5  22.0  7.5  40.00  -6  -10  R
  S25R PQFNL-12  25.00  200.00  40.0  23.0  11.5  17.0  9.0  32.00  -6  -12  L
  S32R PQFNR-12  32.00  200.00  45.0  29.0  14.5  22.0  9.0  40.00  -6  -12  R
  S40S PQFNL-12  40.00  250.00  50.0  36.0  18.0  27.0  9.0  50.00  -6  -10  L

T for r 0.8, click on "More Info"
