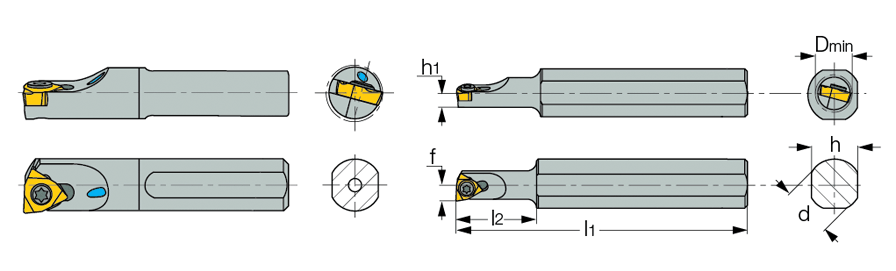

E/S-SWUBR/L :  Screw clamp miniature boring bars for small WBMT trigon inserts. S - Steel shank; E - Carbide shank with coolant hole.
 Right-hand shown

Int. 80° trigon 93° approach
  Designation
d
l1
l2
h
h1
f
Ga°
Gr°		 D
min
Coolant		 Shank
m.S-Steel, C-Carbide
R/L
  E06H SWUBR-06  6.00  100.00  -  5.2  2.6  3.3  0  -15  6.50  Y  C  R
  E08K SWUBR-06  8.00  125.00  -  7.6  3.8  4.3  0  -8  8.70  Y  C  R
  E10M SWUBR-06  10.00  150.00  -  9.0  4.5  5.2  0  -12  10.90  Y  C  R
  S0606H SWUBR-06  6.00  100.00  -  5.2  2.6  3.3  0  -15  6.50  -  S  R
  S0610H SWUBL-06  10.00  100.00  20.0  9.0  4.5  3.0  0  -15  6.00  -  S  L
  S0610H SWUBR-06  10.00  100.00  20.0  9.0  4.5  3.0  0  -15  6.00  -  S  R
  S0710H SWUBL-06  10.00  100.00  24.0  9.0  4.5  3.5  0  -13  7.00  -  S  L
  S0710H SWUBR-06  10.00  100.00  24.0  9.0  4.5  3.5  0  -13  7.00  -  S  R
  S0808J SWUBR-06  8.00  100.00  -  7.4  3.7  4.3  0  -12  8.50  -  S  R
  S0812J SWUBL-06  12.00  110.00  32.0  11.0  5.5  4.0  0  -12  8.00  -  S  L
  S0812J SWUBR-06  12.00  110.00  32.0  11.0  5.5  4.0  0  -12  8.00  -  S  R
  S1010K SWUBR-06  10.00  125.00  -  9.0  4.5  5.2  0  -12  11.00  -  S  R

Use right-hand WBMT 06...R inserts on left-hand tools and left-hand WBMT 06...L inserts on right-hand tools.
