SCLCR/L :  Screw lock toolholders for 80° diamond inserts with 7° clearance angle.

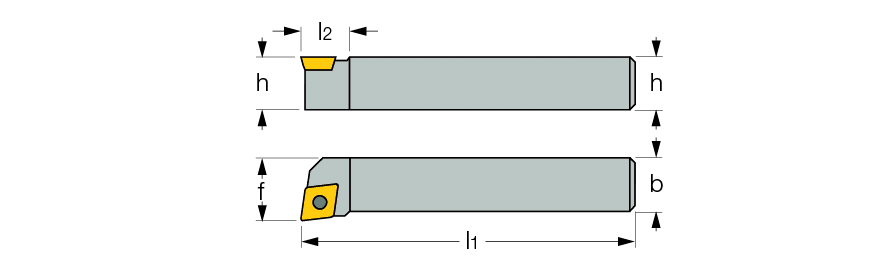

 Right-hand shown

Ext. 80° diamond 95° approach
  Designation
h
b
l1
l2
f
Ga°
Gr°
R/L
  SCLCL 06-2  .375  .375  2.500  .50  .50  0  0  L
  SCLCL 06-3  .375  .375  2.500  .56  .50  0  0  L
  SCLCR 06-2  .375  .375  2.500  .50  .50  0  0  R
  SCLCR 06-3  .375  .375  2.500  .56  .50  0  0  R
  SCLCL 08-3  .500  .500  3.500  .56  .63  0  0  L
  SCLCR 08-3  .500  .500  3.500  .56  .63  0  0  R
  SCLCL 10-3  .625  .625  4.500  .56  .75  0  0  L
  SCLCR 10-3  .625  .625  4.500  .56  .75  0  0  R
  SCLCL 12-4  .750  .750  4.500  .71  1.00  0  0  L
  SCLCR 12-4  .750  .750  4.500  .71  1.00  0  0  R
  SCLCL 16-3  1.000  1.000  6.000  .71  1.25  0  0  L
  SCLCL 16-4  1.000  1.000  6.000  .78  1.25  0  0  L
  SCLCR 16-3  1.000  1.000  6.000  .71  1.25  0  0  R
  SCLCR 16-4  1.000  1.000  6.000  .78  1.25  0  0  R
