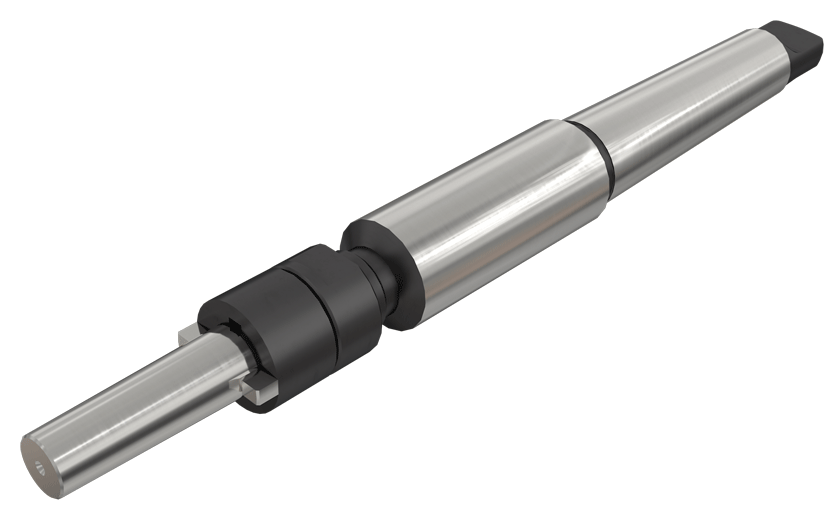

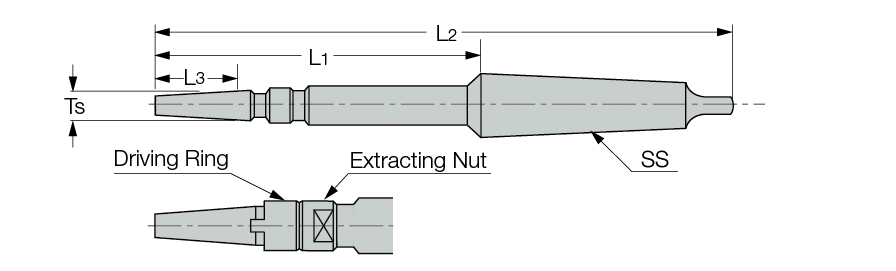

 RM-SRH-Q-MT :  Shell reamer shanks. Morse taper- DIN 217 connection. 1:30 conical connection with an extracting nut, driving ring and a key. Cutting Conditions Machine Power



Reaming
  Designation
d		 D
min		 D
max
L2
L1
L3
Tt°
  RM-SRH Q13-MT3  13.00  25.00  35.00  250.0  151.0  45.00  MT3
  RM-SRH Q16-MT3  16.00  36.00  45.00  261.0  162.0  50.00  MT3
  RM-SRH Q19-MT3  19.00  48.00  52.00  298.0  174.0  56.00  MT3
  RM-SRH Q19-MT4  19.00  48.00  52.00  273.0  174.0  56.00  MT4
  RM-SRH Q22-MT3  22.00  55.00  62.00  312.0  188.0  63.00  MT3
  RM-SRH Q22-MT4  22.00  55.00  62.00  287.0  188.0  63.00  MT4
  RM-SRH Q27-MT4  27.00  65.00  75.00  359.0  203.0  71.00  MT4
  RM-SRH Q27-MT5  27.00  65.00  75.00  327.0  203.0  71.00  MT5
