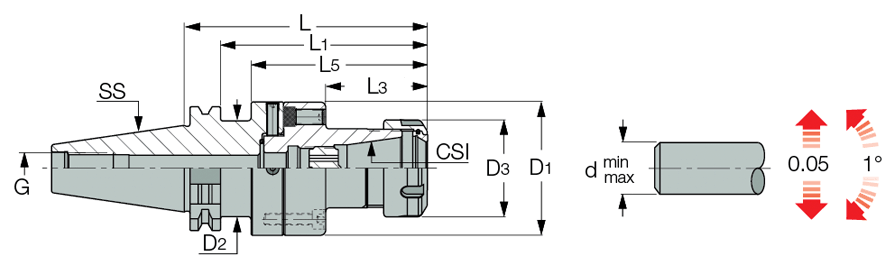

ADJ DIN69871-ER :  DIN 6499 ER collet chuck with center alignment and DIN 69871 form A/B taper shank. Cutting Conditions Machine Power
 Radial adj. 0.1mm. Angular adj. 1°

DIN 69871   Collet chucks   Center alignment devices
  Designation
S.s
C.Si		 d
min		 d
max
L
L1
L3
D3
D1
D2
G
Kg
  ADJ DIN69871 40 D70 ER32  ER32  DIN69871  2.0  20.0  124.50  105.4  52.50  50.00  70.0  46.00  M16  2.36
  ADJ DIN69871 50 D70 ER32  ER32  DIN69871  2.0  20.0  124.50  105.4  52.50  50.00  70.0  -  M24  4.47
