MM GRIT-22K/P,28K :  MULTI-MASTER interchangeable solid carbide small diameter, groove milling heads. "P" suffix for sharp cutting edge. "K" suffix for T-land on cutting edge, to be used on steel and cast iron.


Internal groove milling      Side slotting

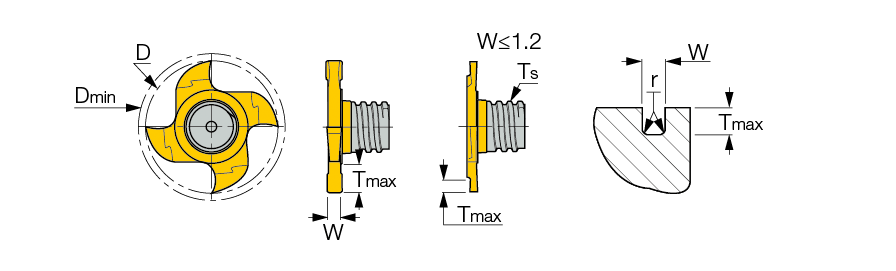

  Designation
D
W±0.02
r
Tmax		 D
minMinimum bore diameter.
Ts
Z
  Grade
  MM GRIT 22K-0.76-0.00  21.70  0.76  0.00  1.50  22.00  T08  4 IC528
  MM GRIT 22K-0.86-0.00  21.70  0.86  0.00  1.70  22.00  T08  4 IC528
  MM GRIT 22K-0.96-0.00  21.70  0.96  0.00  1.90  22.00  T08  4 IC528
  MM GRIT 22K-1.00-0.05  21.70  1.00  0.05  2.00  22.00  T08  4 IC528
  MM GRIT 22P-1.00-0.05  21.70  1.00  0.05  2.00  22.00  T08  4 IC528
  MM GRIT 22K-1.20-0.05  21.70  1.20  0.05  4.50  22.00  T08  4 IC528
  MM GRIT 22K-1.40-0.05  21.70  1.40  0.05  4.50  22.00  T08  4 IC528
  MM GRIT 22K-1.57-0.00  21.70  1.57  0.00  4.50  22.00  T08  4 IC528
  MM GRIT 22K-1.70-0.10  21.70  1.70  0.10  4.50  22.00  T08  4 IC528
  MM GRIT 22P-1.70-0.10  21.70  1.70  0.10  4.50  22.00  T08  4 IC528
  MM GRIT 22K-1.95-0.20  21.70  1.95  0.20  4.50  22.00  T08  4 IC528
  MM GRIT 22K-2.00-0.20  21.70  2.00  0.20  4.50  22.00  T08  4 IC528
  MM GRIT 22P-2.00-0.20  21.70  2.00  0.20  4.50  22.00  T08  4 IC528
  MM GRIT 22K-2.25-0.20  21.70  2.25  0.20  4.50  22.00  T08  4 IC528
  MM GRIT 22K-2.39-0.20  21.70  2.39  0.20  4.50  22.00  T08  4 IC528
  MM GRIT 22K-2.50-0.20  21.70  2.50  0.20  4.50  22.00  T08  4 IC528
  MM GRIT 22P-2.50-0.20  21.70  2.50  0.20  4.50  22.00  T08  4 IC528
  MM GRIT 22K-2.75-0.20  21.70  2.75  0.20  4.50  22.00  T08  4 IC528
  MM GRIT 22K-3.00-0.20  21.70  3.00  0.20  4.50  22.00  T08  4 IC528
  MM GRIT 22P-3.00-0.20  21.70  3.00  0.20  4.50  22.00  T08  4 IC528
  MM GRIT 22K-3.17-0.20  21.70  3.17  0.20  4.50  22.00  T08  4 IC528
  MM GRIT 22K-3.25-0.20  21.70  3.25  0.20  4.50  22.00  T08  4 IC528
  MM GRIT 22P-3.81-0.20  21.70  3.81  0.20  4.50  22.00  T08  4 IC528
  MM GRIT 22K-4.00-0.20  21.70  4.00  0.20  4.50  22.00  T08  4 IC528
  MM GRIT 22P-3.98-0.20  21.70  3.98  0.20  4.50  22.00  T08  4 IC528
  MM GRIT 22P-4.00-0.20  21.70  4.00  0.20  4.50  22.00  T08  4 IC528
  MM GRIT 22P-4.00-2.00  21.70  4.00  2.00  4.50  22.00  T08  4 IC528
  MM GRIT 22K-4.25-0.20  21.70  4.25  0.20  4.50  22.00  T08  4 IC528
  MM GRIT 22K-4.25-1.20  21.70  4.25  1.20  4.50  22.00  T08  4 IC528
  MM GRIT 22K-4.75-0.20  21.70  4.75  0.20  4.50  22.00  T08  4 IC528
  MM GRIT 22K-5.25-0.20  21.70  5.25  0.20  4.50  22.00  T08  4 IC528
  MM GRIT 22K-6.00-3.00  21.70  6.00  3.00  4.50  22.00  T08  4 IC528
  MM GRIT 28K-2.50-0.2  27.70  2.50  0.20  6.00  28.00  T10  6 IC528
  MM GRIT 28K-5.25-0.2  27.70  5.25  0.20  6.00  28.00  T10  6 IC528
  MM GRIT 28K-10.0-0.2  27.70  10.00  0.20  6.00  28.00  T10  6 IC528

MM EGR 20-22 clamping key is supplied with each MM GRT... shank, tightening torque: 1500 N.cm.
MM GRIT 28 clamping key should be ordered separately, tightening torque:2800 Nxcm.
For clamping instructions, click on "More Info".
Modification options on request.
Recommended for O-rings and retaining rings.
Do not apply lubricant to the threaded connection.
