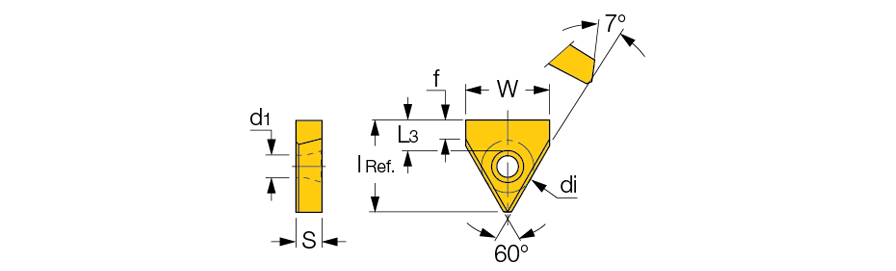

XNUW :  Blank inserts for wide profile grooving.


Ext. Grooving   Int. Grooving   Int. grooving (side limit)
  Designation
W
f
L3
di
S
d1
l
  Grade
  XNUW 1003-06  10.40  10.5  6.00  6.35  3.18  4.53  17.00 IC28 IC08
  XNUW 1305-05  13.00  11.4  5.00  12.70  5.35  5.50  20.60 IC28 IC54 IC08 IC20
  XNUW 14T3-03  14.50  3.7  3.00  9.52  3.97  4.40  14.00 IC54 IC08 IC20
  XNUW 2006-05  20.50  4.8  5.00  12.70  6.35  5.50  20.30 IC28 IC54 IC20 IC07
  XNUW 2406-05  24.50  6.0  5.00  15.87  6.35  5.50  25.00 IC28 IC54 IC08 IC20 IC07
  XNUW 3606-10  36.50  5.4  10.00  19.05  6.35  6.50  34.60 IC28 IC08 IC20
