DIN69871-ER (form AD or B) :  DIN 6499 ER collet chucks with a DIN 69871 form AD/B taper shanks.


RUNOUT (INT) 0.003MM(.00012 TAPER HARDNESS 58-60 SURFACE FINISH N5 SK30,50-G6.3=12000RPM @ SK40-G2.5=20000RPM COOLANT

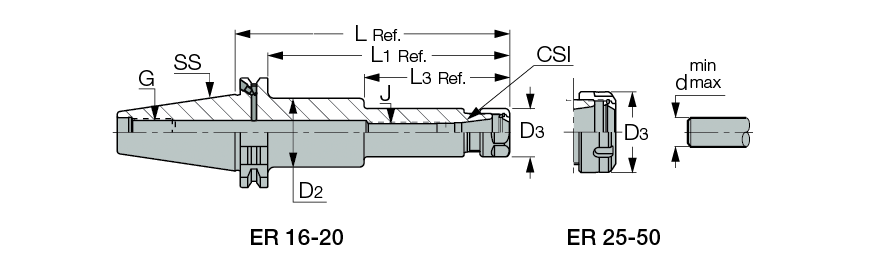

  Designation
SS
CSI		 d
min		 d
max
L
L1
L3
D3
D2
G
J
Kg
  DIN69871 30 ER32X 65  30  ER32  2.0  20.0  65.00  45.9  32.00  50.00  40.40  M12  M18X1.5  0.48
  DIN69871 40 ER32X 65  40  ER32  2.0  20.0  65.00  45.9  32.00  50.00  40.40  M16  M22X1.5  0.45
  DIN69871 40 ER32X 65 B  40  ER32  2.0  20.0  65.00  45.9  32.00  50.00  40.40  M16  M22X1.5  0.88
  DIN69871 40 ER32X100  40  ER32  2.0  20.0  100.00  80.9  35.00  50.00  49.00  M16  M22X1.5  1.20
  DIN69871 40 ER32X100 B  40  ER32  2.0  20.0  100.00  80.9  35.00  50.00  49.00  M16  M22X1.5  1.37
  DIN69871 40 ER32X150  40  ER32  2.0  20.0  150.00  130.9  35.00  50.00  49.00  M16  M22X1.5  2.17
  DIN69871 40 ER32X150 B  40  ER32  2.0  20.0  150.00  130.9  35.00  50.00  49.00  M16  M22X1.5  2.08
  DIN69871 50 ER32X100  50  ER32  2.0  20.0  100.00  80.9  -  50.00  -  M24  M22X1.5  3.20
  DIN69871 50 ER32X100 B  50  ER32  2.0  20.0  100.00  80.9  -  50.00  -  M24  M22X1.5  3.16
  DIN69871 50 ER32X150  50  ER32  2.0  20.0  150.00  130.9  -  50.00  -  M24  M22X1.5  3.83
  DIN69871 50 ER32X150 B  50  ER32  2.0  20.0  150.00  130.9  -  50.00  -  M24  M22X1.5  3.86
  DIN69871 50 ER32X200  50  ER32  2.0  20.0  200.00  180.9  -  50.00  -  M24  M22X1.5  4.51
  DIN69871 50 ER32X200 B  50  ER32  2.0  20.0  200.00  180.9  -  50.00  -  M24  M22X1.5  4.51

B is the designation for coolant through flange.
DIN69871 30 Balanced to G6.3 at 12,000 RPM.
DIN69871 40 Balanced to G2.5 at 20,000 RPM.
