HSK A-EM (DIN 1835 Form E) :  Werkzeugaufnahme HSK DIN 69893 Form A für Zylinderschäfte DIN 6359 - Whistle Notch DIN 1835 Form E.


RUNOUT (INT) 0.005MM (.0002 HARDNESS 58-60 SURFACE FINISH N5 COOLANT

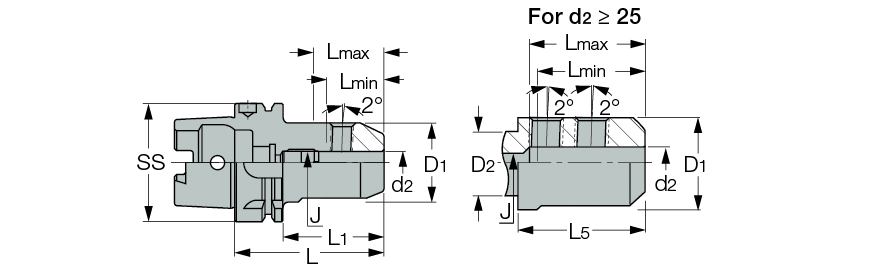

  Bezeichnung
SS
d2
D1
D2
L
L1
L5		 L
min		 L
max
JAdjustment screw has an internal coolant hole.
KeyAdjustment screw hexagon key size
Kg
  HSK A 50 EM 20X100 E  50  20.00  52.0  -  100.00  74.0  -  49.0  54.0  M16  8.00  1.30
  HSK A 63 EM 20X100 E  63  20.00  52.0  -  100.00  74.0  -  49.0  54.0  M16  8.00  1.65
  HSK A 100 EM 20X110 E  100  20.00  52.0  -  110.00  81.0  -  49.0  54.0  M16  8.00  3.10
