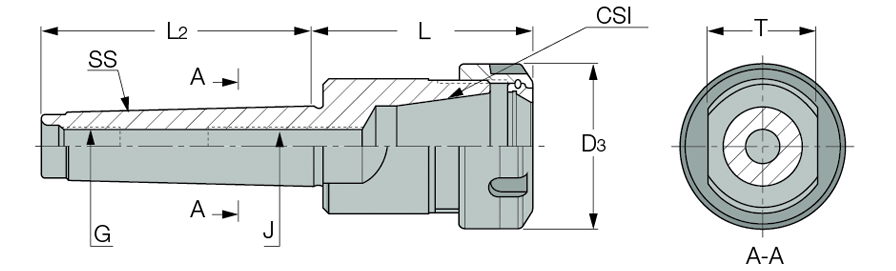

MT-ER :  DIN 6499 ER collet chucks with DIN 228-2 Morse taper shanks.


RUNOUT (INT) 0.003MM(.00012 HARDNESS 58-60 TAPER SURFACE FINISH N5 COOLANT
  Designation
SS
CSI		 d
min		 d
max
L
L2
D3
J
G
T
Kg
  MT 3 ER40X 79  3  ER40  3.0  26.0  79.00  81.00  63.00  M12  M12  24.0  0.64
  MT 4 ER40X 82  4  ER40  3.0  26.0  81.50  102.50  63.00  M16  M16  32.0  0.82
  MT 5 ER40X 82  5  ER40  3.0  26.0  82.00  129.50  63.00  M28X1.5  M20  45.0  1.54
