HSK A-ODP (FLEXFIT) :  Threaded adaptations (FLEXFIT) with HSK DIN69893/A tapered shanks.
 .

RUNOUT (INT) 0.003MM(.00012 HARDNESS 58-60 SURFACE FINISH N5 HSK63-G2.5=20000RPM @ HSK100-G6.3=12000RPM COOLANT

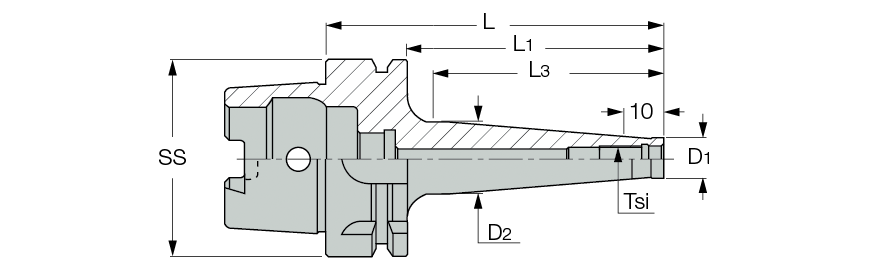

  Designation
SS
Tsi
D1
D2
L
L1
L3
Lbs
  HSK A 63 ODP 6X109  63  M06  .386  .906  4.291  3.268  2.953  1.632
  HSK A 63 ODP 6X59  63  M06  .386  .453  2.323  1.299  .984  1.455
  HSK A 63 ODP 8X109  63  M08  .516  .906  4.291  3.268  2.953  1.702
  HSK A 63 ODP 8X59  63  M08  .516  .591  2.323  1.299  .984  1.499
  HSK A 63 ODP10X109  63  M10  .709  1.102  4.291  3.268  2.953  1.918
  HSK A 63 ODP10X59  63  M10  .709  .787  2.323  1.299  .984  1.544
  HSK A 63 ODP12X109  63  M12  .827  1.220  4.291  3.268  2.953  2.040
  HSK A 63 ODP12X59  63  M12  .827  .945  2.323  1.299  .984  1.561
  HSK A 63 ODP16X109  63  M16  1.142  1.339  4.291  3.268  2.953  2.315
  HSK A 63 ODP16X59  63  M16  1.142  1.362  2.323  1.299  .984  1.742
  HSK A 100 ODP12X 87  100  M12  .906  1.181  3.425  2.283  1.969  4.906
  HSK A 100 ODP12X137  100  M12  .906  1.181  5.394  4.252  3.937  5.689
  HSK A 100 ODP12X187  100  M12  .906  1.575  7.362  6.220  5.906  6.306
  HSK A 100 ODP12X237  100  M12  .906  1.811  9.331  8.189  7.874  7.497
  HSK A 100 ODP16X 87  100  M16  1.142  1.240  3.425  2.283  1.969  4.851
  HSK A 100 ODP16X137  100  M16  1.142  1.634  5.394  4.252  3.937  5.918
  HSK A 100 ODP16X187  100  M16  1.142  2.165  7.362  6.220  5.906  7.889
  HSK A 100 ODP16X237  100  M16  1.142  2.165  9.331  8.189  7.874  8.974

A cooling tube must be used with all coolant through HSK spindles (should be ordered separately).
For shank dimensions, Click on "More Info".
