EC-A2 (rib processing) :  2 flute, 30° helix solid carbide endmills. Used for rib processing on hard materials up to 65 HRc.
 Hard materials

Shouldering Slotting Ramp down Helical interpolation

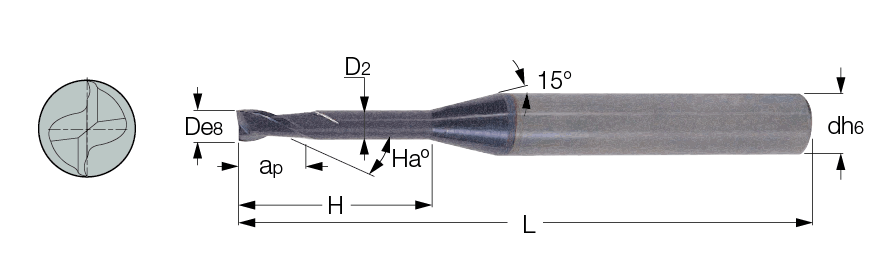

  Designation
D
d
ap
H
L
D2
Flute
Ha°
Rd°
ShankC-Cylindrical		 fz
(min)		 fz
(max)
  Grade
  EC-A2 004-006/02C4M45  0.40  4.00  0.60  2.00  45.00  0.37  2  30.0  3.0  C  0.01  0.01 IC903
  EC-A2 004-006/03C4M45  0.40  4.00  0.60  3.00  45.00  0.37  2  30.0  3.0  C  0.01  0.01 IC903
  EC-A2 004-006/04C4M45  0.40  4.00  0.60  4.00  45.00  0.37  2  30.0  3.0  C  0.01  0.01 IC903
  EC-A2 004-006/05C4M45  0.40  4.00  0.60  5.00  45.00  0.37  2  30.0  3.0  C  0.01  0.01 IC903
  EC-A2 005-007/02C4M45  0.50  4.00  0.70  2.00  45.00  0.45  2  30.0  3.0  C  0.01  0.01 IC903
  EC-A2 005-007/04C4M45  0.50  4.00  0.70  4.00  45.00  0.45  2  30.0  3.0  C  0.01  0.01 IC903
  EC-A2 005-007/06C4M45  0.50  4.00  0.70  6.00  45.00  0.45  2  30.0  3.0  C  0.01  0.01 IC903
  EC-A2 005-007/08C4M45  0.50  4.00  0.70  8.00  45.00  0.45  2  30.0  3.0  C  0.01  0.01 IC903
  EC-A2 006-009/02C4M45  0.60  4.00  0.90  2.00  45.00  0.55  2  30.0  3.0  C  0.01  0.02 IC903
  EC-A2 006-009/04C4M45  0.60  4.00  0.90  4.00  45.00  0.55  2  30.0  3.0  C  0.01  0.02 IC903
  EC-A2 006-009/06C4M45  0.60  4.00  0.90  6.00  45.00  0.55  2  30.0  3.0  C  0.01  0.02 IC903
  EC-A2 006-009/08C4M45  0.60  4.00  0.90  8.00  45.00  0.55  2  30.0  3.0  C  0.01  0.02 IC903
  EC-A2 006-009/10C4M45  0.60  4.00  0.90  10.00  45.00  0.55  2  30.0  3.0  C  0.01  0.02 IC903
  EC-A2 007-010/02C4M45  0.70  4.00  1.00  2.00  45.00  0.65  2  30.0  3.0  C  0.01  0.03 IC903
  EC-A2 007-010/08C4M45  0.70  4.00  1.00  8.00  45.00  0.65  2  30.0  3.0  C  0.01  0.03 IC903
  EC-A2 008-012/04C4M45  0.80  4.00  1.20  4.00  45.00  0.75  2  30.0  3.0  C  0.01  0.03 IC903
  EC-A2 008-012/06C4M45  0.80  4.00  1.20  6.00  45.00  0.75  2  30.0  3.0  C  0.01  0.03 IC903
  EC-A2 008-012/08C4M45  0.80  4.00  1.20  8.00  45.00  0.75  2  30.0  3.0  C  0.01  0.03 IC903
  EC-A2 008-012/10C4M45  0.80  4.00  1.20  10.00  45.00  0.75  2  30.0  3.0  C  0.01  0.03 IC903
  EC-A2 009-0135/06C4M45  0.90  4.00  1.35  6.00  45.00  0.85  2  30.0  3.0  C  0.01  0.03 IC903
  EC-A2 009-0135/10C4M45  0.90  4.00  1.35  10.00  45.00  0.85  2  30.0  3.0  C  0.01  0.03 IC903
  EC-A2 009-0135/15C4M50  0.90  4.00  1.35  15.00  50.00  0.85  2  30.0  3.0  C  0.01  0.03 IC903
  EC-A2 010-015/04C4M45  1.00  4.00  1.50  4.00  45.00  0.97  2  30.0  3.0  C  0.01  0.01 IC903
  EC-A2 010-015/06C4M45  1.00  4.00  1.50  6.00  45.00  0.97  2  30.0  3.0  C  0.01  0.01 IC903
  EC-A2 010-015/08C4M45  1.00  4.00  1.50  8.00  45.00  0.95  2  30.0  3.0  C  0.01  0.01 IC903
  EC-A2 010-015/10C4M45  1.00  4.00  1.50  10.00  45.00  0.95  2  30.0  3.0  C  0.01  0.01 IC903
  EC-A2 010-015/12C4M45  1.00  4.00  1.50  12.00  45.00  0.93  2  30.0  3.0  C  0.01  0.01 IC903
  EC-A2 010-015/16C4M50  1.00  4.00  1.50  16.00  50.00  0.93  2  30.0  3.0  C  0.01  0.01 IC903
  EC-A2 010-015/20C4M55  1.00  4.00  1.50  20.00  55.00  0.93  2  30.0  3.0  C  0.01  0.01 IC903
  EC-A2 012-018/06C4M45  1.20  4.00  1.80  6.00  45.00  1.17  2  30.0  3.0  C  0.01  0.01 IC903
  EC-A2 012-018/08C4M45  1.20  4.00  1.80  8.00  45.00  1.15  2  30.0  3.0  C  0.01  0.01 IC903
  EC-A2 012-018/10C4M45  1.20  4.00  1.80  10.00  45.00  1.15  2  30.0  3.0  C  0.01  0.01 IC903
  EC-A2 012-018/16C4M50  1.20  4.00  1.80  16.00  50.00  1.13  2  30.0  3.0  C  0.01  0.01 IC903
  EC-A2 014-021/06C4M45  1.40  4.00  2.10  6.00  45.00  1.35  2  30.0  3.0  C  0.01  0.01 IC903
  EC-A2 014-021/08C4M45  1.40  4.00  2.10  8.00  45.00  1.35  2  30.0  3.0  C  0.01  0.01 IC903
  EC-A2 014-021/10C4M45  1.40  4.00  2.10  10.00  45.00  1.35  2  30.0  3.0  C  0.01  0.01 IC903
  EC-A2 015-023/06C4M45  1.50  4.00  2.30  6.00  45.00  1.47  2  30.0  3.0  C  0.01  0.02 IC903
  EC-A2 015-023/08C4M45  1.50  4.00  2.30  8.00  45.00  1.45  2  30.0  3.0  C  0.01  0.02 IC903
  EC-A2 015-023/10C4M45  1.50  4.00  2.30  10.00  45.00  1.45  2  30.0  3.0  C  0.01  0.02 IC903
  EC-A2 015-023/12C4M45  1.50  4.00  2.30  12.00  45.00  1.41  2  30.0  3.0  C  0.01  0.02 IC903
  EC-A2 015-023/14C4M50  1.50  4.00  2.30  14.00  50.00  1.41  2  30.0  3.0  C  0.01  0.02 IC903
  EC-A2 015-023/16C4M50  1.50  4.00  2.30  16.00  50.00  1.41  2  30.0  3.0  C  0.01  0.02 IC903
  EC-A2 015-023/20C4M55  1.50  4.00  2.30  20.00  55.00  1.41  2  30.0  3.0  C  0.01  0.02 IC903
  EC-A2 016-024/06C4M45  1.60  4.00  2.40  6.00  45.00  1.57  2  30.0  3.0  C  0.01  0.02 IC903
  EC-A2 016-024/08C4M45  1.60  4.00  2.40  8.00  45.00  1.55  2  30.0  3.0  C  0.01  0.02 IC903
  EC-A2 016-024/10C4M45  1.60  4.00  2.40  10.00  45.00  1.55  2  30.0  3.0  C  0.01  0.02 IC903
  EC-A2 016-024/18C4M55  1.60  4.00  2.40  18.00  55.00  1.53  2  30.0  3.0  C  0.01  0.02 IC903
  EC-A2 016-024/26C4M60  1.60  4.00  2.40  26.00  60.00  1.53  2  30.0  3.0  C  0.01  0.02 IC903
  EC-A2 018-027/06C4M45  1.80  4.00  2.70  6.00  45.00  1.77  2  30.0  3.0  C  0.01  0.03 IC903
  EC-A2 018-027/08C4M45  1.80  4.00  2.70  8.00  45.00  1.75  2  30.0  3.0  C  0.01  0.03 IC903
  EC-A2 018-027/10C4M45  1.80  4.00  2.70  10.00  45.00  1.75  2  30.0  3.0  C  0.01  0.03 IC903
  EC-A2 018-027/12C4M45  1.80  4.00  2.70  12.00  45.00  1.73  2  30.0  3.0  C  0.01  0.03 IC903
  EC-A2 018-027/14C4M50  1.80  4.00  2.70  14.00  50.00  1.73  2  30.0  3.0  C  0.01  0.03 IC903
  EC-A2 018-027/18C4M55  1.80  4.00  2.70  18.00  55.00  1.71  2  30.0  3.0  C  0.01  0.03 IC903
  EC-A2 020-030/06C4M45  2.00  4.00  3.00  6.00  45.00  1.97  2  30.0  3.0  C  0.01  0.03 IC903
  EC-A2 020-030/08C4M45  2.00  4.00  3.00  8.00  45.00  1.95  2  30.0  3.0  C  0.01  0.03 IC903
  EC-A2 020-030/10C4M45  2.00  4.00  3.00  10.00  45.00  1.95  2  30.0  3.0  C  0.01  0.03 IC903
  EC-A2 020-030/12C4M45  2.00  4.00  3.00  12.00  45.00  1.93  2  30.0  3.0  C  0.01  0.03 IC903
  EC-A2 020-030/14C4M50  2.00  4.00  3.00  14.00  50.00  1.93  2  30.0  3.0  C  0.01  0.03 IC903
  EC-A2 020-030/16C4M50  2.00  4.00  3.00  16.00  50.00  1.91  2  30.0  3.0  C  0.01  0.03 IC903
  EC-A2 020-030/18C4M55  2.00  4.00  3.00  18.00  55.00  1.91  2  30.0  3.0  C  0.01  0.03 IC903
  EC-A2 020-030/20C4M55  2.00  4.00  3.00  20.00  55.00  1.89  2  30.0  3.0  C  0.01  0.03 IC903
  EC-A2 020-030/25C4M60  2.00  4.00  3.00  25.00  60.00  1.89  2  30.0  3.0  C  0.01  0.03 IC903
  EC-A2 020-030/30C4M70  2.00  4.00  3.00  30.00  70.00  1.89  2  30.0  3.0  C  0.01  0.03 IC903
  EC-A2 025-037/08C4M45  2.50  4.00  3.70  8.00  45.00  2.40  2  30.0  3.0  C  0.01  0.03 IC903
  EC-A2 025-037/10C4M45  2.50  4.00  3.70  10.00  45.00  2.40  2  30.0  3.0  C  0.01  0.03 IC903
  EC-A2 025-037/12C4M45  2.50  4.00  3.70  12.00  45.00  2.40  2  30.0  3.0  C  0.01  0.03 IC903
  EC-A2 025-037/14C4M50  2.50  4.00  3.70  14.00  50.00  2.40  2  30.0  3.0  C  0.01  0.03 IC903
  EC-A2 025-037/16C4M55  2.50  4.00  3.70  16.00  55.00  2.40  2  30.0  3.0  C  0.01  0.03 IC903
  EC-A2 025-037/18C4M55  2.50  4.00  3.70  18.00  55.00  2.40  2  30.0  3.0  C  0.01  0.03 IC903
  EC-A2 025-037/20C4M60  2.50  4.00  3.70  20.00  60.00  2.40  2  30.0  3.0  C  0.01  0.03 IC903
  EC-A2 025-037/25C4M70  2.50  4.00  3.70  25.00  70.00  2.40  2  30.0  3.0  C  0.01  0.03 IC903
  EC-A2 025-037/30C4M80  2.50  4.00  3.70  30.00  80.00  2.40  2  30.0  3.0  C  0.01  0.03 IC903
