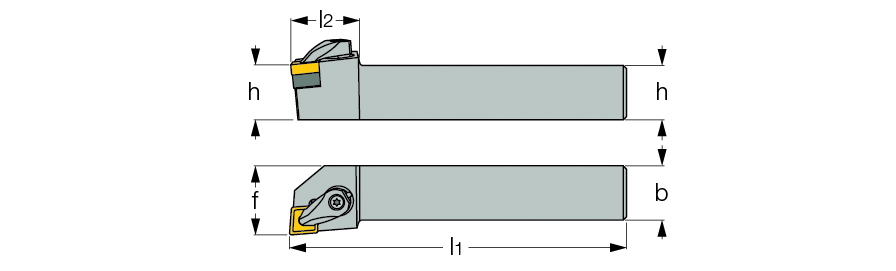

DCLNR/L :  R-clamp toolholders with 95° lead angle for 80° negative rhombic inserts.
 Right-hand shown
 Left-hand shown
Ext. 80° diamond 95° approach
  Designation
h
b
l1
l2
f
Ga°
Gr°
R/L
  DCLNL 2020K-12  20.0  20.0  125.00  35.0  25.0  -6  -6  L
  DCLNR 2020K-12  20.0  20.0  125.00  35.0  25.0  -6  -6  R
  DCLNL 2525M-12  25.0  25.0  150.00  35.0  32.0  -6  -6  L
  DCLNR 2525M-12  25.0  25.0  150.00  35.0  32.0  -6  -6  R
  DCLNL 3232P-12  32.0  32.0  170.00  35.0  40.0  -6  -6  L
  DCLNR 3232P-12  32.0  32.0  170.00  35.0  40.0  -6  -6  R
  DCLNL 2525M-16  25.0  25.0  150.00  36.0  32.0  -6  -6  L
  DCLNR 2525M-16  25.0  25.0  150.00  36.0  32.0  -6  -6  R
  DCLNL 3232P-16  32.0  32.0  170.00  36.0  40.0  -6  -6  L
  DCLNR 3232P-16  32.0  32.0  170.00  33.0  40.0  -6  -6  R
  DCLNL 3232P-19  32.0  32.0  170.00  50.8  40.0  -6  -6  L
  DCLNR 3232P-19  32.0  32.0  170.00  50.8  40.0  -6  -6  R
  DCLNL 4040S-19  40.0  40.0  250.00  42.0  50.0  -6  -6  L
  DCLNR 4040S-19  40.0  40.0  250.00  42.0  50.0  -6  -6  R
