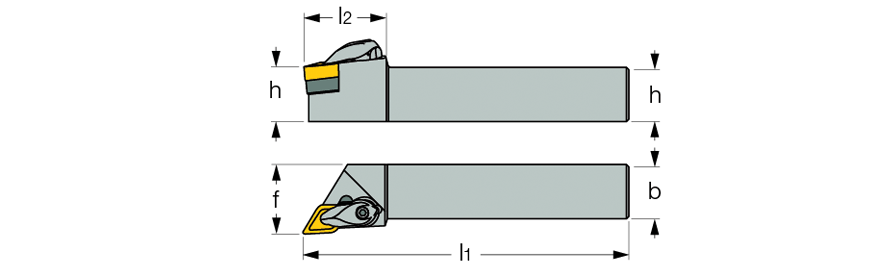

DDJNR/L :  R-clamp toolholders with 93° lead angle for 55° negative rhombic inserts.
 Right-hand shown
 Left-hand shown
Ext. 55° diamond 93° approach
  Designation
h
b
l1
l2
f
Ga°
Gr°
R/L
  DDJNL 1616H-11  16.0  16.0  100.00  30.0  20.0  -7  -6  L
  DDJNR 1616H-11  16.0  16.0  100.00  30.0  20.0  -7  -6  R
  DDJNL 2020K-11  20.0  20.0  125.00  30.0  25.0  -6  -6  L
  DDJNR 2020K-11  20.0  20.0  125.00  30.0  25.0  -6  -6  R
  DDJNL 2525M-11  25.0  25.0  150.00  30.0  32.0  -6  -6  L
  DDJNR 2525M-11  25.0  25.0  150.00  30.0  32.0  -6  -6  R
  DDJNL 2020K-15  20.0  20.0  125.00  39.0  25.0  -6  -6  L
  DDJNR 2020K-15  20.0  20.0  125.00  39.0  25.0  -6  -6  R
  DDJNL 2525M-15  25.0  25.0  150.00  40.0  32.0  -6  -6  L
  DDJNR 2525M-15  25.0  25.0  150.00  40.0  32.0  -6  -6  R
  DDJNL 3232P-15  32.0  32.0  170.00  41.0  40.0  -6  -6  L
  DDJNR 3232P-15  32.0  32.0  170.00  41.0  40.0  -6  -6  R
