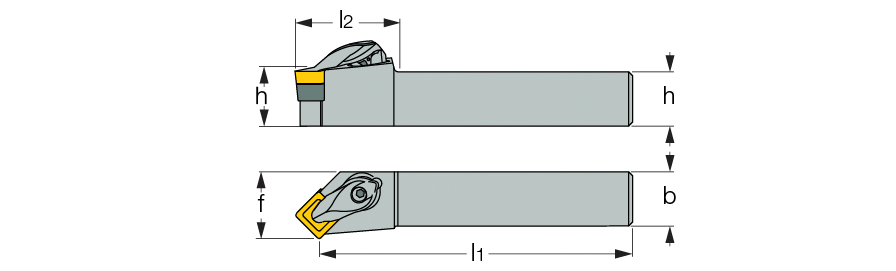

DSSNR/L :  45° lead angle R-clamp longitudinal and facing toolholders for negative square inserts.
 Right-hand shown
 Left-hand shown
Ext. 90°square face&turn 45°ap
  Designation
h
b
l1
l2
f
Ga°
Gr°
R/L
  DSSNR 2020K-12  20.0  20.0  125.00  38.0  25.0  -5.5  -5.5  R
  DSSNL 2020K-12  20.0  20.0  125.00  38.0  25.0  -5.5  -5.5  L
  DSSNR 2525M-12  25.0  25.0  150.00  39.0  32.0  -5.5  -5.5  R
  DSSNL 2525M-12  25.0  25.0  150.00  39.0  32.0  -5.5  -5.5  L
  DSSNR 3232P-15  32.0  32.0  170.00  34.0  40.0  -5.5  -5.5  R
  DSSNL 3232P-15  32.0  32.0  170.00  34.0  40.0  -5.5  -5.5  L
  DSSNR 3232P-19  32.0  32.0  170.00  38.0  40.0  -5.5  -5.5  R
  DSSNL 3232P-19  32.0  32.0  170.00  38.0  40.0  -5.5  -5.5  L
