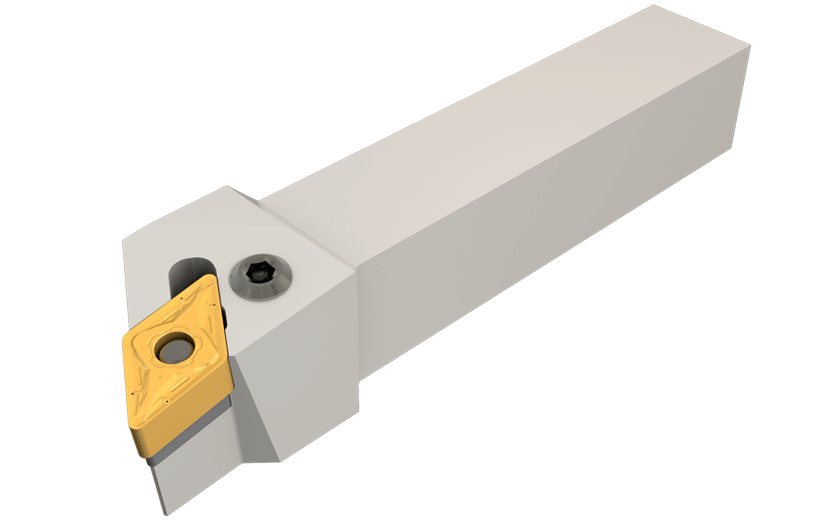

PDJNR/L :  Lever lock toolholders for 55° negative rhombic inserts.
 Right-hand shown

Ext. 55° diamond 93° approach

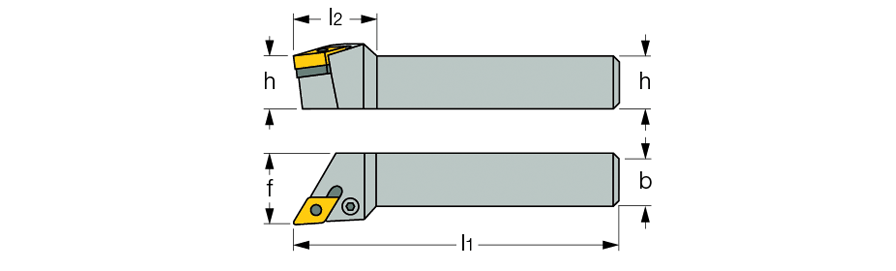

  Designation
h
b
l1
l2
f
Ga°
Gr°
R/L
  PDJNL 1616H-11  16.0  16.0  100.00  30.0  20.0  -6  -7  L
  PDJNR 1616H-11  16.0  16.0  100.00  30.0  20.0  -6  -7  R
  PDJNL 2020K-11  20.0  20.0  125.00  30.0  25.0  -6  -7  L
  PDJNR 2020K-11  20.0  20.0  125.00  30.0  25.0  -6  -7  R
  PDJNL 2525M-11  25.0  25.0  150.00  30.0  32.0  -6  -7  L
  PDJNR 2525M-11  25.0  25.0  150.00  30.0  32.0  -6  -7  R
  PDJNL 2020K-15  20.0  20.0  125.00  34.0  25.0  -6  -6  L
  PDJNR 2020K-15  20.0  20.0  125.00  34.0  25.0  -6  -6  R
  PDJNL 2525M-15  25.0  25.0  150.00  34.0  32.0  -6  -6  L
  PDJNR 2525M-15  25.0  25.0  150.00  34.0  32.0  -6  -6  R
  PDJNL 3232P-15  32.0  32.0  170.00  34.0  40.0  -6  -6  L
  PDJNR 3232P-15  32.0  32.0  170.00  34.0  40.0  -6  -6  R
