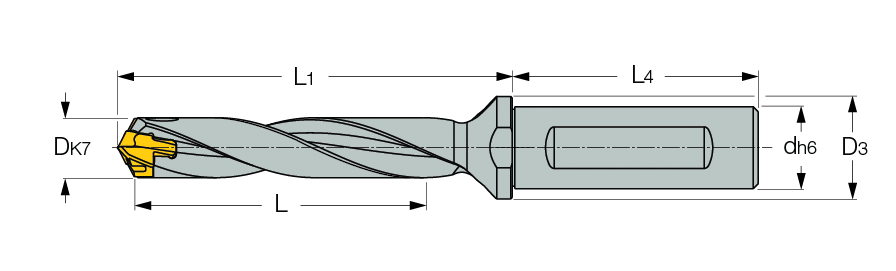

DCN A-3D :  SUMOCHAM 3xD drills with indexable heads, one flat shanks and internal coolant holes. Feature 4 standard drilling head types for drilling on 4 different material groups.


Drilling COOLANT
  Designation D
minDo not mount smaller drilling heads than specified range for drill body.		 D
max
L
d
D3
L1
L4		 Po.
Size
  DCN 060-018-12A-3D  6.00  6.40  18.0  12.00  16.00  32.0  45.0  6.0
  DCN 070-021-12A-3D  7.00  7.40  21.0  12.00  16.00  35.6  45.0  7.0
  DCN 075-023-12A-3D  7.50  7.90  23.0  12.00  16.00  35.6  45.0  7.0
  DCN 080-024-12A-3D  8.00  8.40  24.0  12.00  16.00  39.4  45.0  8.0
  DCN 085-025-12A-3D  8.50  8.90  25.0  12.00  16.00  40.9  45.0  8.0
  DCN 090-027-12A-3D  9.00  9.40  27.0  12.00  16.00  42.8  45.0  9.0
  DCN 095-029-12A-3D  9.50  9.90  29.0  12.00  16.00  44.3  45.0  9.0
  DCN 100-030-16A-3D  10.00  10.40  30.0  16.00  20.00  46.2  48.0  10.0
  DCN 105-032-16A-3D  10.50  10.90  32.0  16.00  20.00  47.7  48.0  10.0
  DCN 110-033-16A-3D  11.00  11.40  33.0  16.00  20.00  49.6  48.0  11.0
  DCN 115-035-16A-3D  11.50  11.90  35.0  16.00  20.00  51.1  48.0  11.0
  DCN 120-036-16A-3D  12.00  12.40  36.0  16.00  20.00  53.0  48.0  12.0
  DCN 125-037-16A-3D  12.50  12.90  37.0  16.00  20.00  54.5  48.0  12.0
  DCN 130-039-16A-3D  13.00  13.40  39.0  16.00  20.00  56.6  48.0  13.0
  DCN 135-041-16A-3D  13.50  13.90  41.0  16.00  20.00  58.1  48.0  13.0
  DCN 140-042-16A-3D  14.00  14.40  42.0  16.00  20.00  62.1  48.0  14.0
  DCN 145-044-16A-3D  14.50  14.90  44.0  16.00  20.00  63.6  48.0  14.0
  DCN 150-045-20A-3D  15.00  15.90  45.0  20.00  25.00  68.7  50.0  15.0
  DCN 160-048-20A-3D  16.00  16.90  48.0  20.00  25.00  73.3  50.0  16.0
  DCN 170-051-20A-3D  17.00  17.90  51.0  20.00  25.00  77.9  50.0  17.0
  DCN 180-054-25A-3D  18.00  18.90  54.0  25.00  32.00  82.5  56.0  18.0
  DCN 190-057-25A-3D  19.00  19.90  57.0  25.00  32.00  87.0  56.0  19.0
  DCN 200-060-25A-3D  20.00  20.90  60.0  25.00  32.00  91.6  56.0  20.0
  DCN 210-063-25A-3D  21.00  21.90  63.0  25.00  32.00  96.2  56.0  21.0
  DCN 220-066-25A-3D  22.00  22.90  66.0  25.00  32.00  100.8  56.0  22.0
  DCN 230-069-32A-3D  23.00  23.90  69.0  32.00  42.00  105.4  60.0  23.0
  DCN 240-072-32A-3D  24.00  24.90  72.0  32.00  42.00  110.0  60.0  24.0
  DCN 250-075-32A-3D  25.00  25.90  75.0  32.00  42.00  114.5  60.0  25.0
  DCN 260-078-32A-3D  26.00  26.90  78.0  32.00  42.00  119.3  60.0  26.0
