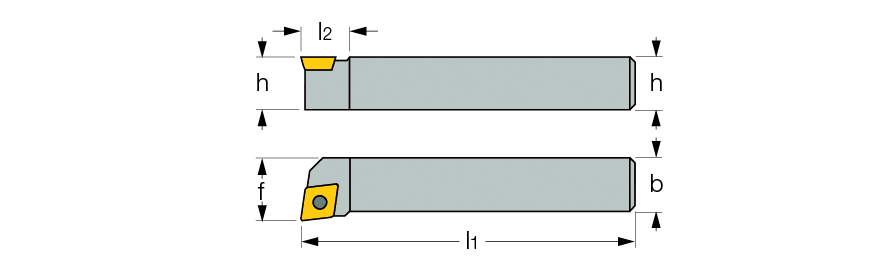

SCLCR/L :  Screw lock toolholders for 80° diamond inserts with 7° clearance angle.
 Right-hand shown

Ext. 80° diamond 95° approach
  Designation
h
b
l1
l2
f
Ga°
Gr°
R/L
  SCLCL 0808F-06  8.0  8.0  80.00  10.0  10.0  0  0  L
  SCLCR 0808F-06  8.0  8.0  80.00  10.0  10.0  0  0  R
  SCLCL 1010F-06  10.0  10.0  80.00  10.0  12.0  0  0  L
  SCLCR 1010F-06  10.0  10.0  80.00  10.0  12.0  0  0  R
  SCLCL 1212F-09  12.0  12.0  80.00  14.0  16.0  0  0  L
  SCLCR 1212F-09  12.0  12.0  80.00  14.0  16.0  0  0  R
  SCLCL 1616H-09  16.0  16.0  100.00  14.0  20.0  0  0  L
  SCLCR 1616H-09  16.0  16.0  100.00  14.0  20.0  0  0  R
  SCLCL 2020K-12  20.0  20.0  125.00  18.0  25.0  0  0  L
  SCLCR 2020K-12  20.0  20.0  125.00  18.0  25.0  0  0  R
  SCLCL 2525M-12  25.0  25.0  150.00  20.0  32.0  0  0  L
  SCLCR 2525M-12  25.0  25.0  150.00  20.0  32.0  0  0  R
