SDNCN :  Screw lock toolholders for 55° diamond inserts with 7° clearance angle.


Ext. 55° diamond 62.5° approac

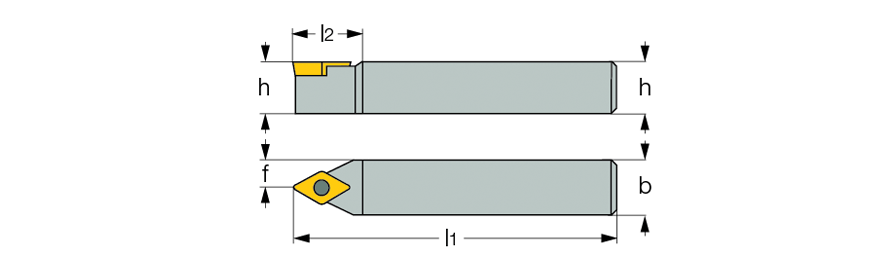

  Designation
h
b
l1
l2
f
Ga°
Gr°
  SDNCN 0808F-07  8.0  8.0  80.00  14.0  4.0  0  0
  SDNCN 1010F-07  10.0  10.0  80.00  14.5  5.0  0  0
  SDNCN 1010K-11S  10.0  10.0  120.00  20.0  5.0  0  0
  SDNCN 1212F-11  12.0  12.0  80.00  21.3  6.0  0  0
  SDNCN 1616H-11  16.0  16.0  100.00  21.0  8.0  0  0
  SDNCN 2020K-11  20.0  20.0  125.00  21.0  10.0  0  0
  SDNCN 2525M-11  25.0  25.0  150.00  30.0  12.5  0  0
