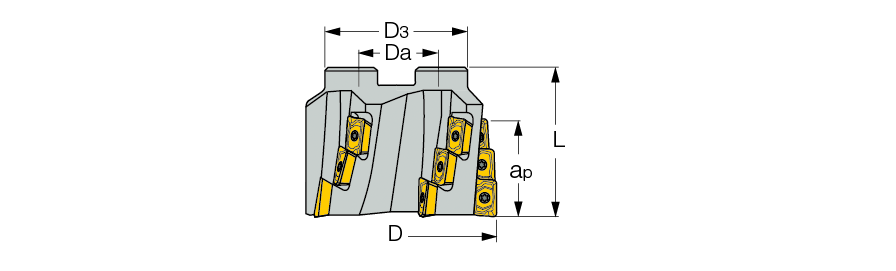

SM :  HELI2000, Extended flute shell mills with HM90 ADKT 1505... inserts.


Facing Ramp down Shouldering Slotting
  Designation
D
ap
Flute
Z
L
Da
ArborFor adaptation, click on More Info.
D3
Rd°
Kg
  SM D50-25-M......J/K  50.00  25.00  3  6  52.00  22.00  A  47.70  0.9  0.43
  SM D50-25-27-M  50.00  25.00  3  6  56.00  27.00  A  47.70  0.9  0.42
  SM D 63-38-M.....J/K  63.00  38.00  4  12  60.00  25.40  A  55.00  0.7  0.73
  SM D63-38-27-M  63.00  38.00  4  12  60.00  27.00  A  55.00  0.7  0.66
  SM D 80-38-M.....J/K  80.00  38.00  5  15  60.00  31.75  A  59.00  0.6  1.46
  SM D80-38-32-M  80.00  38.00  5  15  60.00  32.00  B  70.00  0.6  1.20
  SM D100-38-M.....J/K  100.00  38.00  6  18  60.00  38.10  B  82.00  0.4  1.78
  SM D100-38-40-M  100.00  38.00  6  18  60.00  40.00  B  90.00  0.4  1.81
  SM D125-38-40-M  125.00  38.00  7  21  60.00  40.00  B  88.00  0.3  2.56
  SM D200-50-60-M  200.00  50.00  10  40  80.00  60.00  C  140.00  0.3  9.69
