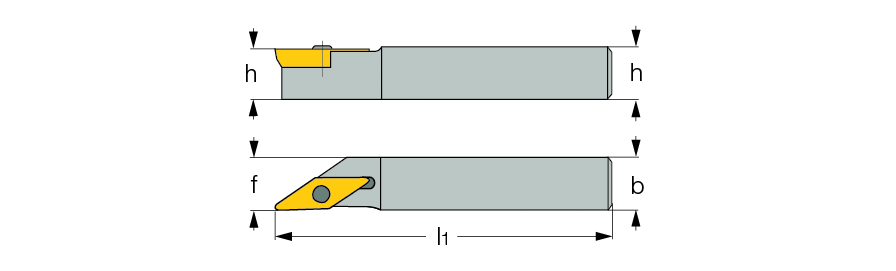

SVACR/L :  91° lead angle screw lock toolholders for 35° diamond inserts with 7° clearance angle.
 Right-hand shown

Ext. 35° diamond 91° approach
  Designation
h
b
l1
f
Ga°
Gr°
R/L
  SVACR 1212K-11S  12.0  12.0  125.00  12.0  0  0  R
  SVACR 1616K-11S  16.0  16.0  125.00  16.0  0  0  R
  SVACL 1212K-13S  12.0  12.0  125.00  12.0  0  0  L
  SVACR 1212K-13S  12.0  12.0  125.00  12.0  0  0  R
  SVACL 1616K-13S  16.0  16.0  125.00  16.0  0  0  L
  SVACR 1616K-13S  16.0  16.0  125.00  16.0  0  0  R
  SVACL 2020K-13S  20.0  20.0  125.00  20.0  0  0  L
  SVACR 2020K-13S  20.0  20.0  125.00  20.0  0  0  R
