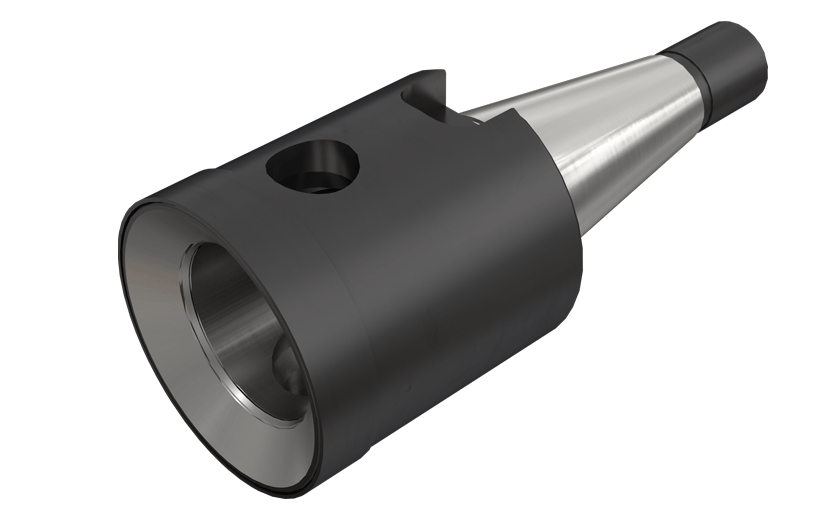

 ISOM-MB :  MB modular connection system with DIN 2080-A taper shanks.


ITS-BORE system

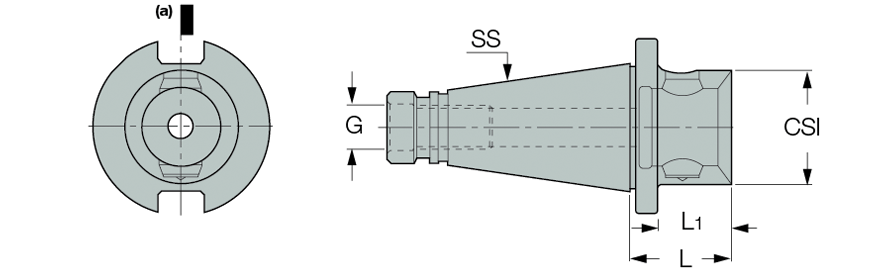

  Designation
S.s
C.Si
L1
L
G
Kg
  ISOM 30-MB50  30  MB50  -  58.00  M12  0.78
  ISOM 40-MB50  40  MB50  36.0  48.00  M16  1.04
  ISOM 40-MB63  40  MB63  -  60.00  M16  1.28
  ISOM 45-MB50  45  MB50  33.0  48.00  M20  1.81
  ISOM 45-MB63  45  MB63  45.0  60.00  M20  1.99
  ISOM 45-MB80  45  MB80  -  66.00  M20  2.40
  ISOM 50-MB50  50  MB50  33.0  48.00  M24  2.80
  ISOM 50-MB63  50  MB63  41.0  56.00  M24  2.98
  ISOM 50-MB80  50  MB80  45.0  60.00  M24  3.52

(1)Cutting edge position.
Please verify that the weight of the entire tool assembly does not exceed the machine spindle's carrying capability.
