ISCAR überzeugt bei der Bearbeitung von Kleinteilen
Die Fertigungsindustrie für Miniaturbauteile ist einer der am schnellsten wachsenden Industriezweige der Welt, und die Nachfrage nach kleineren, komplexeren und präziseren Industrieteilen nimmt weiter zu. Die Bearbeitung von komplizierten und winzigen Bauteilen, oft aus schwer zu bearbeitenden Metallen wie Titan, stellt eine große Herausforderung für metallbearbeitende Betriebe dar. Die Unternehmen müssen eine Reihe von fortschrittlichen Fähigkeiten entwickeln, um diese speziellen Anforderungen, insbesondere bei Kleinserien und Prototypen, zu erfüllen.
In Anbetracht der spezifischen Anforderungen dieses anspruchsvollen Sektors, hat ISCAR zahlreiche Forschungs- und Feldversuche durchgeführt, um ein neues Angebot an Schneidwerkzeugen für die Miniaturteilherstellung zu entwickeln. Darüber hinaus wurde eine Reihe von Modifikationen an bestehenden populären Werkzeugen vorgenommen, um eine effiziente und wirtschaftliche Bearbeitung von Miniaturteilen zu ermöglichen.
Die Voraussetzung für ISCARs erweitertes Angebot an Zerspanungslösungen für kleine Schneidwerkzeuge wurde durch die Entwicklung benutzerfreundlicher, schneller Schneidenwechsel, geeigneter Schneidengeometrien und äußerst stabiler Klemmsysteme geschaffen.
Werkzeuge für Miniaturbauteile
Kühlmittelkanal für Hochdruckkühlung in Werkzeugen zum Einstechen und Drehen
Durch den für Hochdruckkühlung ausgelegten Kühlmittelkanal ist die GEHSR/L-JHP-SL-Werkzeuglinie eine verbesserte Version der bereits viel verkauften GEHSR/L-Werkzeuge mit Schraubenklemmung. Die Werkzeuge sind für Langdreh- und Kurvenautomaten konzipiert.
Das spezielle System zeichnet sich dadurch aus, dass der Schlüssel zum Lösen und Klemmen des Schneideinsatzes von beiden Seiten des Werkzeugs einsetzbar ist: die Torx-Schraube wird an einer Seite eingesetzt, während eine speziell konstruierte Kunststoffschraube die gegenüberliegende Seite blockiert, um den Eintritt von Spänen zu verhindern. Wenn eine Indexierung von der anderen Seite benötigt wird, kann die Kunststoffschraube an der anderen Seite des Werkzeugs angebracht werden. Die GEHSR / L-JHP-SL Werkzeuge werden in den Schaftgrößen von 10, 12 und 16 mm hergestellt, zur Aufnahme von GEPI- und GEMI-Schneideinsätzen mit unterschiedlichen Spanformergeometrien. Die Schneideinsätze sind in Breiten 2,2 bis 3,2 mm verfügbar.
Das Drehen kleiner Bauteile erfordert leichte Schnittparameter, wodurch für diese Art der Bearbeitung kleinere, wirtschaftliche Schneideinsätze geeigneter sind als große.
Das kürzere Kopfdesign der GEHSR\L-Werkzeuge ermöglicht eine höhere Festigkeit und eine verbesserte Bearbeitungsstabilität, was höhere Schnittparameter zur Verbesserung der Oberflächengüte erlaubt.

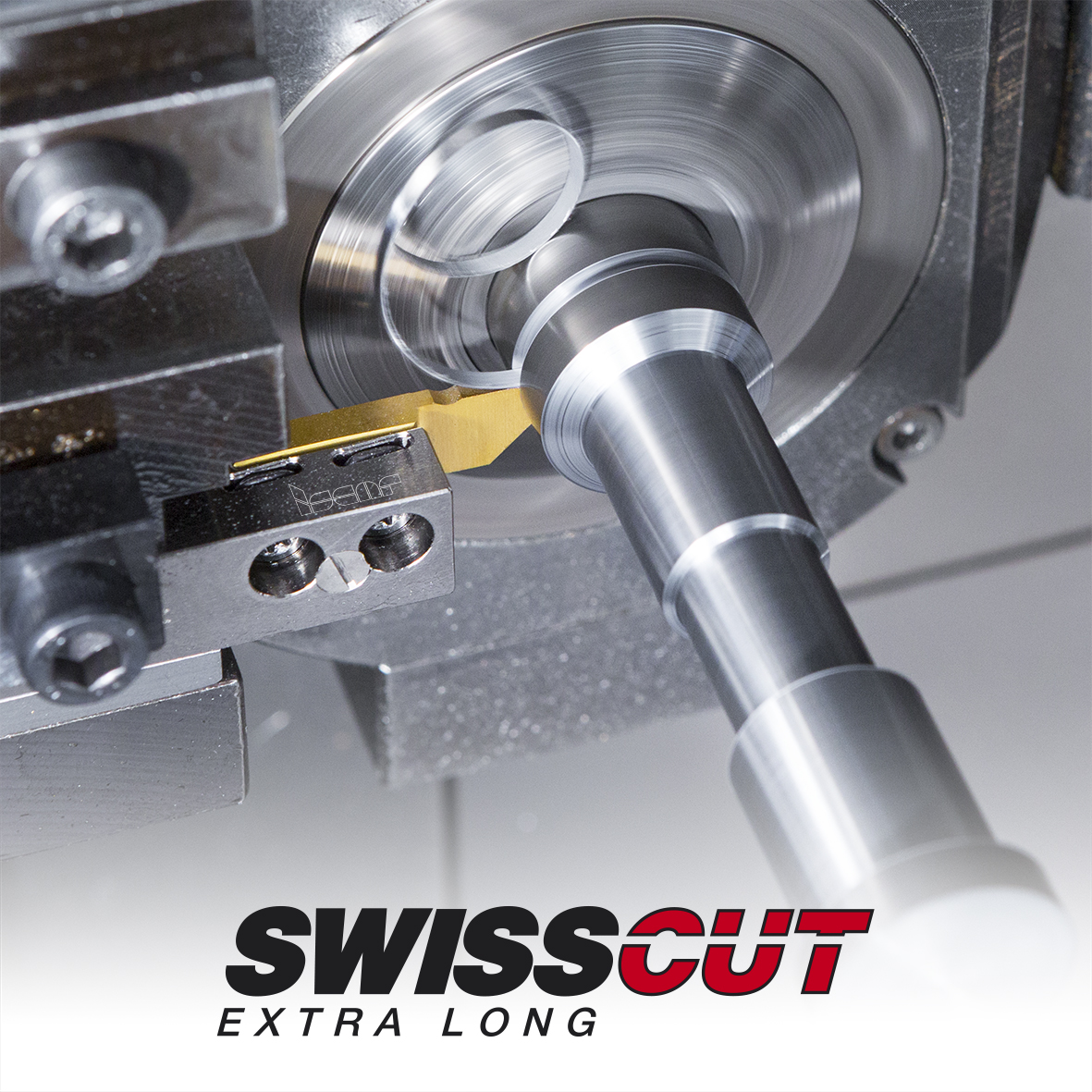

SWISSCUT XL INNOVAL
SWISSCUT XL-Linie, das ist die neue Linie für tiefes Einstechen. Sie überzeugt mit einem langen Schneideinsatz für Stechtiefen bis zu 10 mm. Die Montage des Schneideinsatzes erfolgt mittels Schraubenklemmung und kann von beiden Seiten des Werkzeugs vorgenommen werden. Das spart Lagerkosten. Es ist eine enorme Verbesserung, dass die Klemmschraube beim Schneideinsatzwechsel im Werkzeug verbleibt.

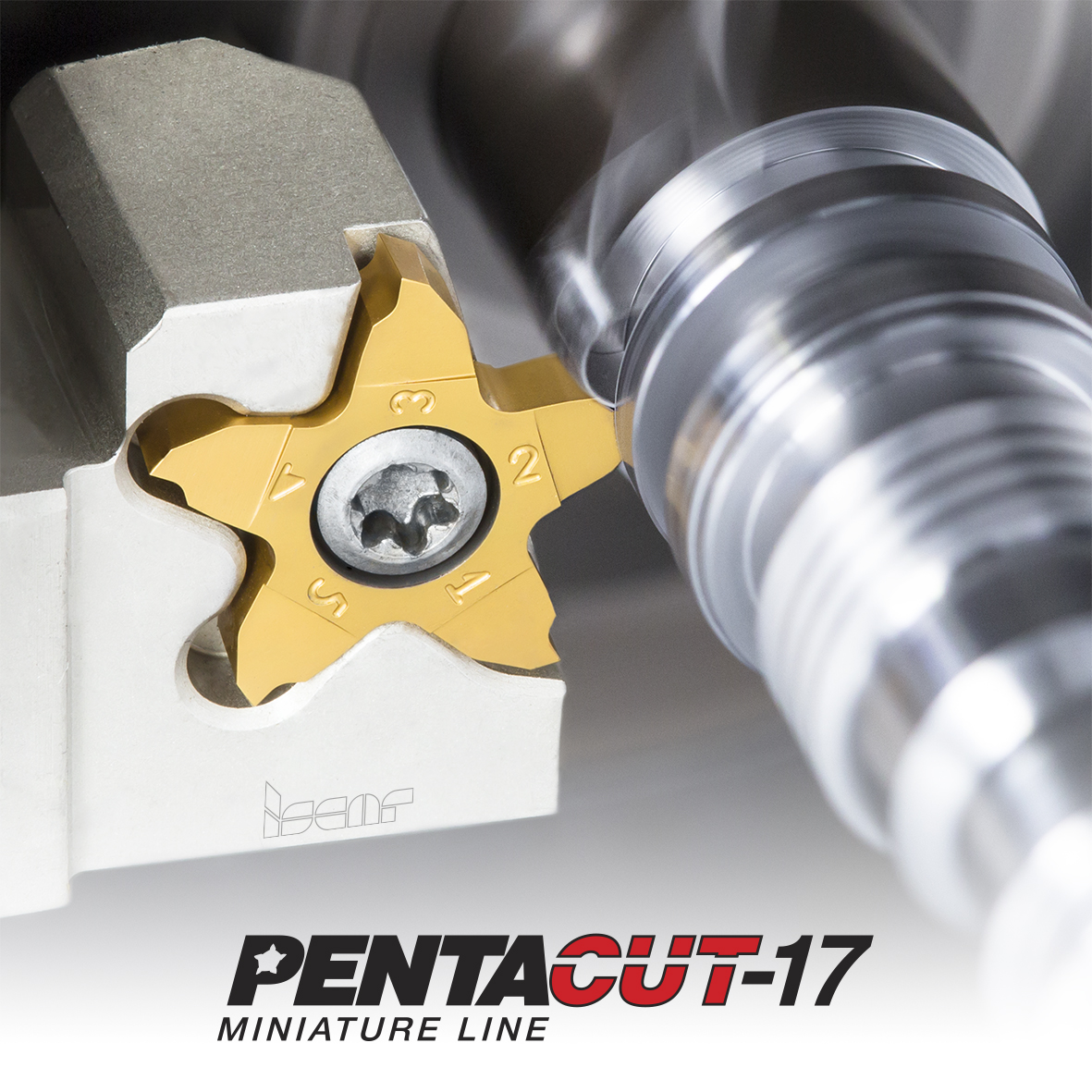

PENTACUT
5-schneidige 17 mm Schneideinsätze für die Bearbeitung von Miniaturteilen ergänzen die PENTACUT-Linie, mit einer maximalen Stechtiefe bis zu 4 mm. Die Schneideinsätze sind in den Breiten von 0,25 bis 3,18 mm verfügbar, mit unterschiedlichen Schneidengeometrien zum Abstechen, Einstechen und Gewindedrehen.
PICCO-Schneideinsätze
ISCAR erweitert sein Programm der PICCO-Schneideinsätze mit neuen Geometrien und Schneidstoffsorten speziell für die Bearbeitung von Bauteilen aus Titan, rostbeständigem Stahl sowie weiteren schwer zerspanbaren Werkstückstoffen einschließlich Stahl bis 65 HRC. Die Linie umfasst Formdreh-Schneideinsätze für den Mindestbohrungs-durchmesser 0,5 bis 4,0 mm, mit 0,02 mm Eckenradius und inneren Kühlkanälen, wobei der Kühlmittelaustritt nahe der Schneidkante erfolgt.

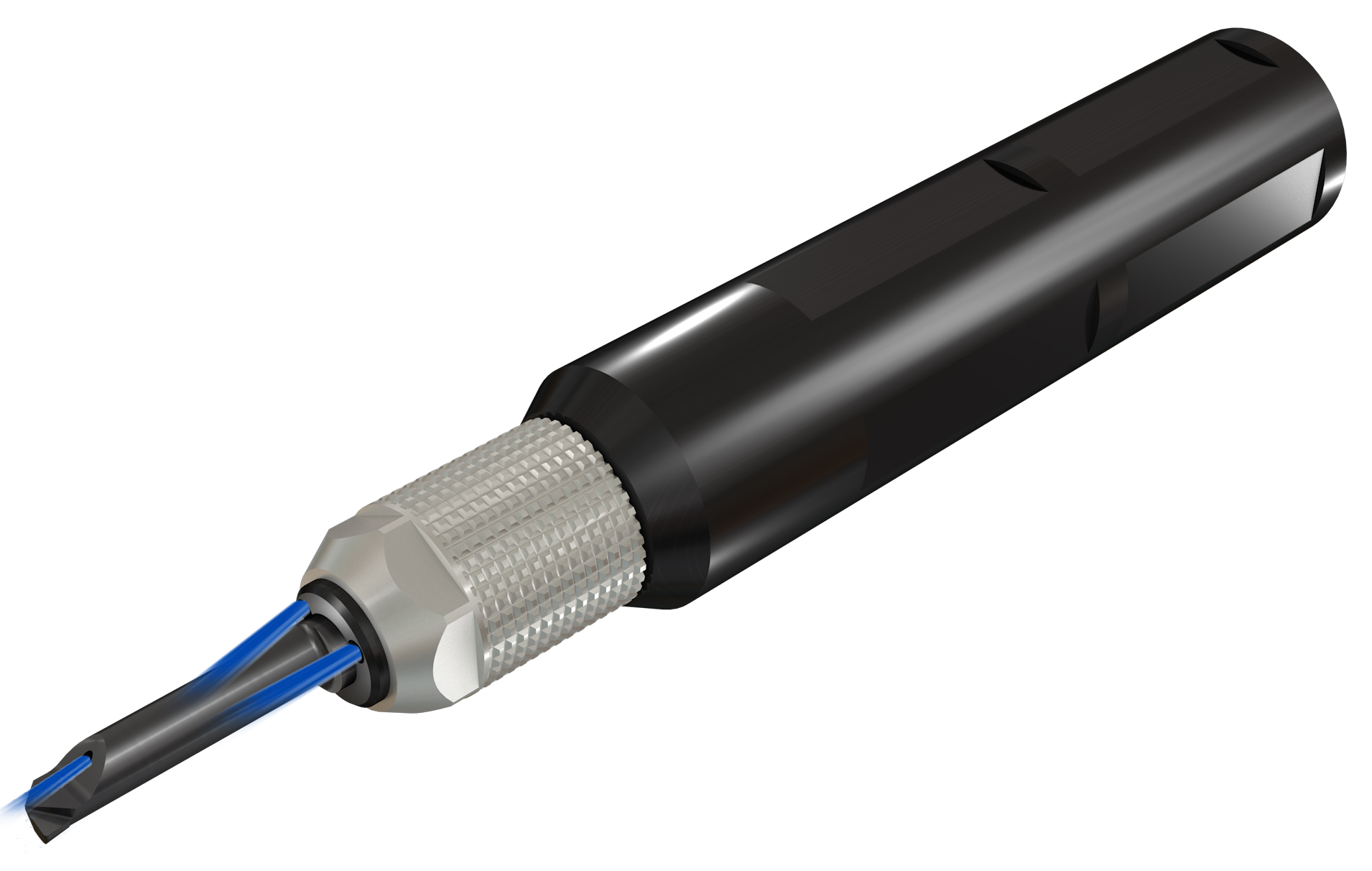

PICCOACE-Schnellwechselhalter
Präzision und Flexibilität in puncto Schneideinsatzklemmung spielen auf dem Markt eine immer größere Rolle. ISCAR hat deshalb die PICCOACE-Linie entwickelt. Das Klemmsystem dieser Werkzeughalter setzt neue Standards in Sachen Präzision, Stabilität und Flexibilität des Schneideinsatzhalters. Das sehr stabile Schnellwechselsystem von PICCOACE erhöht die Wirtschaftlichkeit beim Schneidenwechsel und stellt eine hohe Wiederholgenauigkeit von 0,005 mm sicher. Die große Anzahl von Langdrehautomaten auf dem Markt verlangt nach einer Mehrfacharretierung des Schneideinsatzhalters. Die meisten Werkzeuge auf dem Markt bieten lediglich eine Einfachorientierung. ISCARs PICCOACE ist die Lösung für alle gängigen Langdrehautomaten: der Werkzeughalter kann von allen Seiten in die Maschine eingesetzt bzw. aus dieser entnommen werden.

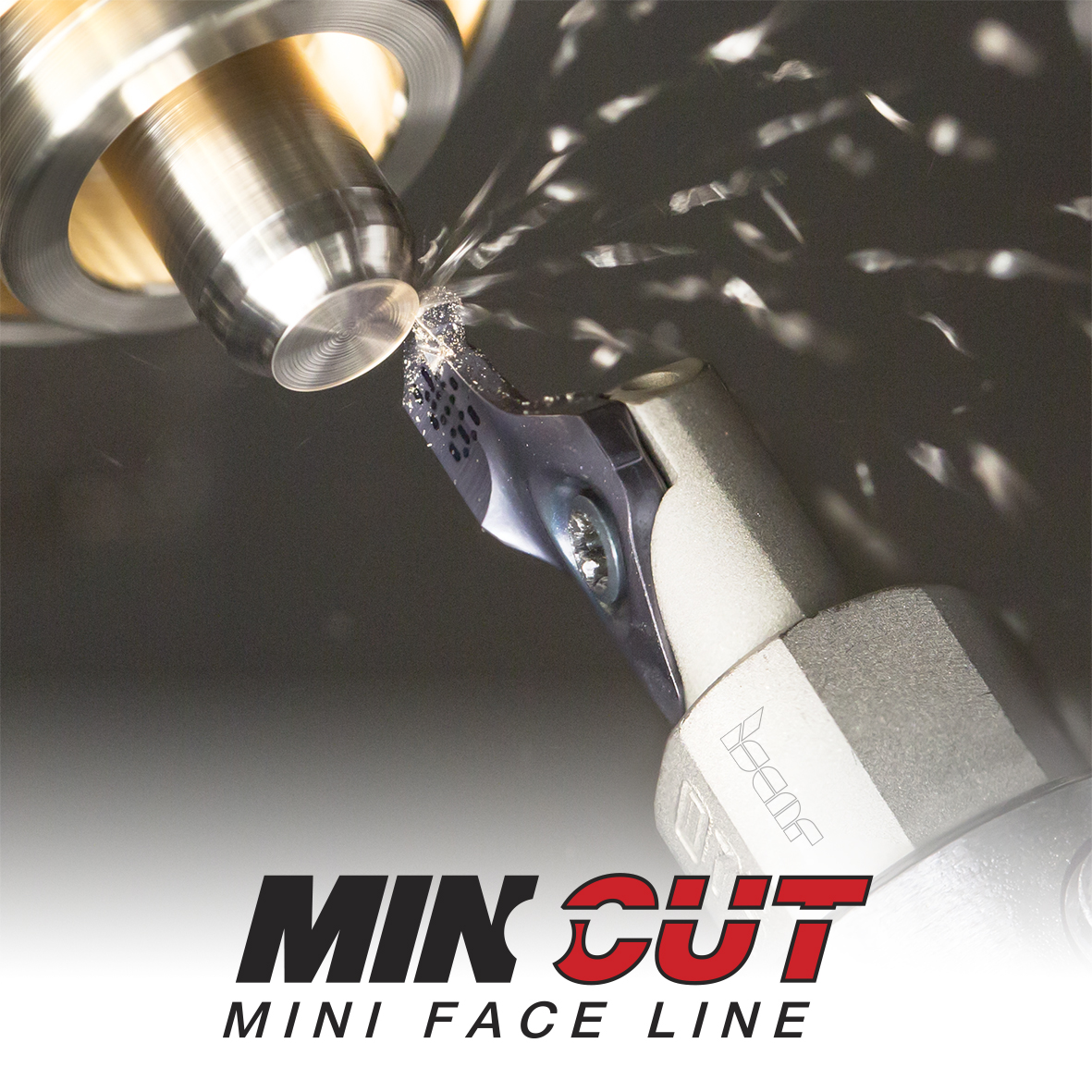

MINCUT – Schneideinsätze
MIFR 15-Schneideinsätze und -Werkzeuge zum Axialeinstechen bis zur Stechtiefe 15 mm sowie für Stechdrehbearbeitungen leisten einen wesentlichen Beitrag zur Kleinteilbearbeitung. Die Schneideinsätze werden mittels Schraubenklemmung stabil in einen langen Plattensitz der MIFHR-15-Bohrstangen montiert. Dies ermöglicht Bearbeitungen mit hohen Schnittparametern und resultiert in längeren Standzeiten. MIFR 15…-Schneideinsätze sind in den Schneidenbreiten 2,5 / 3,0 und 3,5 mm verfügbar. Ebenfalls erhältlich sind Vollradius-Schneideinsätze 2,5 und 3,0 mm in der Schneidstoffsorte IC908.

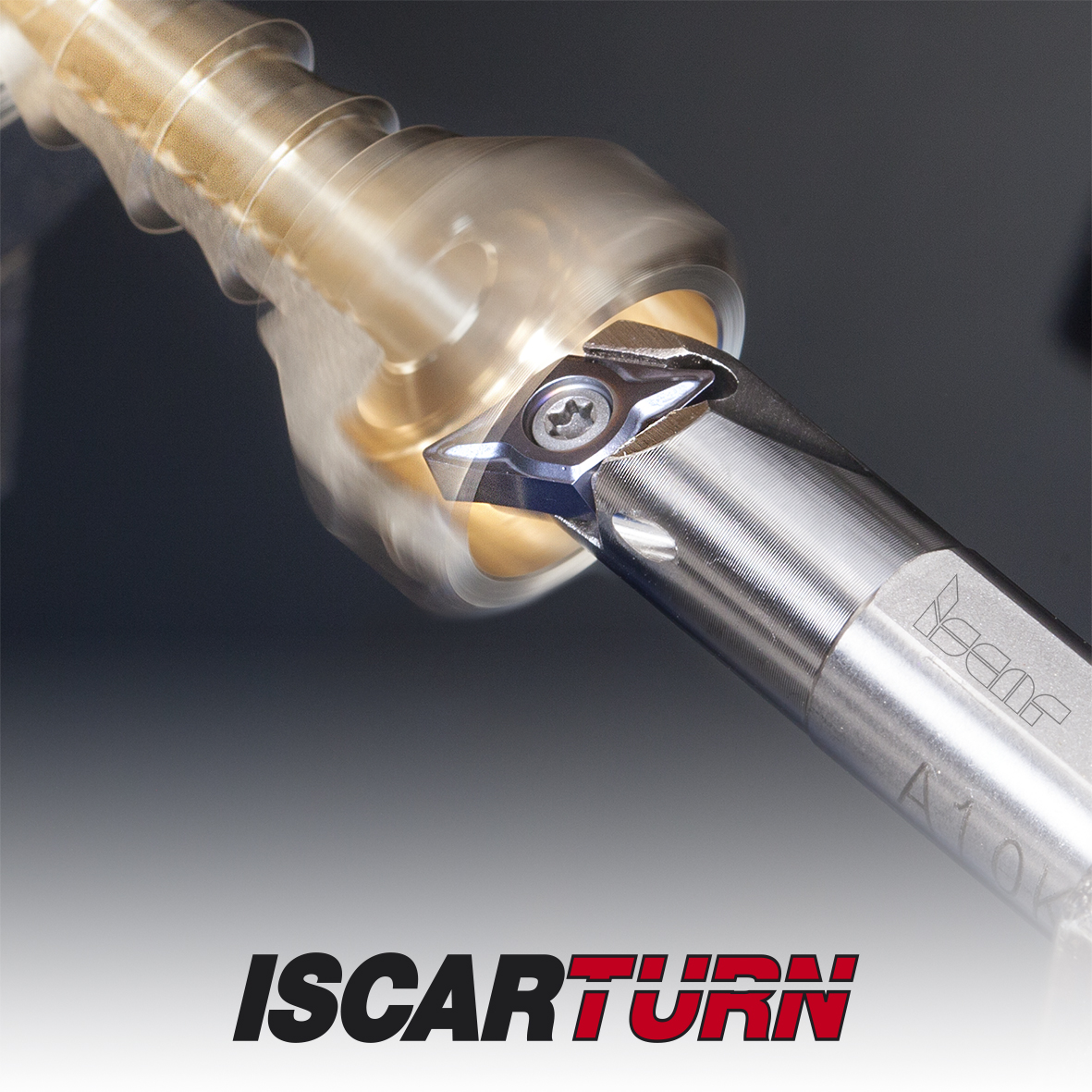

Drehen von Miniaturbauteilen
Für die Bearbeitung kleiner Bohrungsdurchmesser erweitert ISCAR das Anwendungsspektrum seiner Werkzeuge für Innendrehbearbeitungen um positive und negative Bohrstangen mit Stahl- und Hartmetallschaft sowie kleine Wendeschneidplatten. Alle neuen Bohrstangen sind mit innerer, zielgerichteter Kühlmittelzuführung direkt auf die Schneidkanten ausgestattet. Es können positive (einseitige), geschliffene 75° EPGT-Wendeschneidplatten für einen Mindestbohrungsdurchmesser von 4,5 mm sowie 80° CCGT-Wendeschneidplatten für einen Mindestbohrungsdurchmesser von 5,0 mm eingesetzt werden. Die Schaftgrößen bewegen sich im Durchmesserbereich von 4 bis 7 mm. In Werkzeugen für negative (doppelseitige) Wendeschneidplatten Dmin=12 mm kommen WNGP 80°-Wendeschneidplatten für einen Mindestbohrungsdurchmesser von 12 mm und DNGP 55°-Wendeschneidplatten für einen Mindestbohrungsdurchmesser von 13 mm zum Vorwärts- und Rückwärtsdrehen zum Einsatz. Schaftgrößen sind im Durchmesserbereich von 10 – 20 mm erhältlich.
ISCARs neue doppelseitige Wendeschneidplatten mit 4 Schneidkanten sind außerdem eine Alternative zu herkömmlichen positiven Standardwendeschneidplatten mit 2 Schneidkanten, denn: VNGU-, CNGX-, und CXMG-Wendeschneidplatten verfügen über die gleichen Eckenwinkel wie herkömmliche ISO-Wendeschneidplatten und können daher für die gleichen Bearbeitungen wie die bisherigen Wendeschneidplatten mit nur 2 Schneidkanten eingesetzt werden.

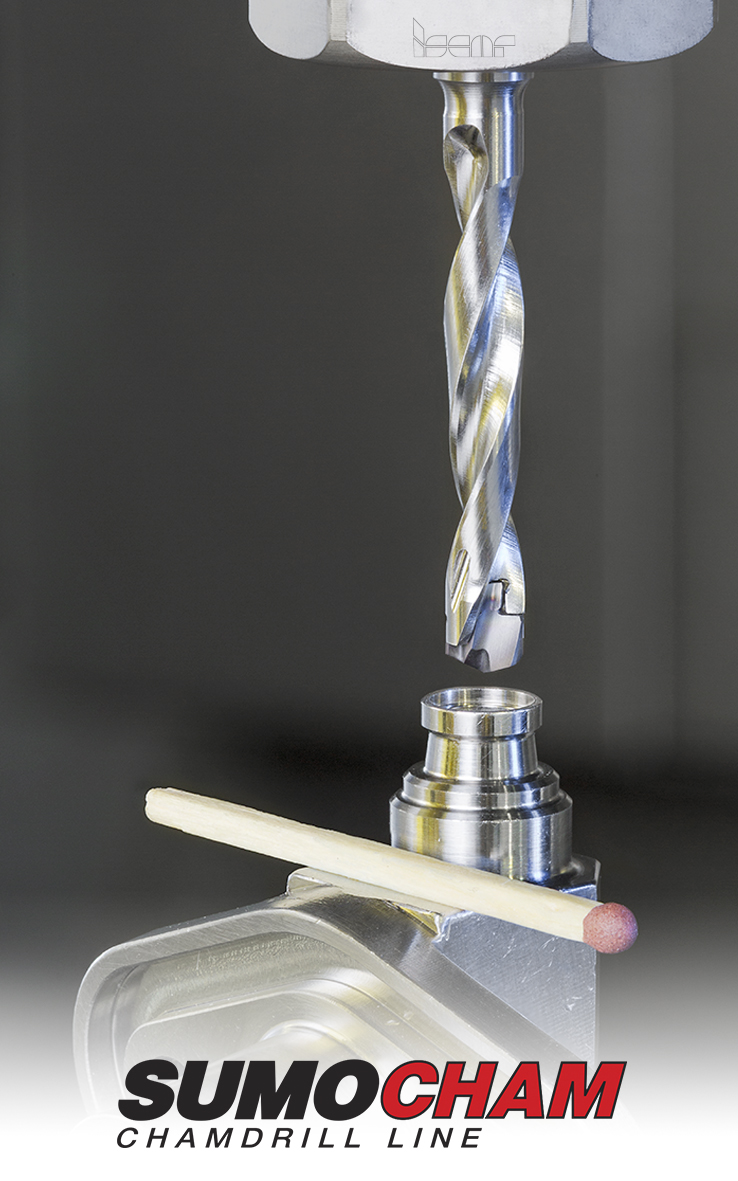

Bohren mit SUMOCHAM im kleinen Durchmesserbereich
ISCARs SUMOCHAM-Linie bietet die derzeit weltweit kleinsten Wechselkopfbohrer im Durchmesserbereich 5,0 bis 5,9 mm – in Abstufungen von 0,1 mm. Für diesen Bohrbereich stehen 4 Größen der SUMOCHAM DCN-Bohrkörper in 3xD und 5xD zur Verfügung. Die Montage der Bohrwechselköpfe erfolgt mittels eines ergonomischen Schlüssels (im Lieferumfang enthalten), es entsteht keine Rüstzeit. Diese Werkzeuge wurden speziell für die Bearbeitung von Miniaturbauteilen entwickelt. In dieser Branche macht man enorme Fortschritte hinsichtlich der Miniaturisierung, beispielsweise bei Zahnimplantaten et cetera.
Hersteller von Werkzeugen für die Metallzerspanung tun gut daran, für diese große Herausforderung die benötigten kleinen Werkzeuge zu entwickeln.
